В этом материале речь пойдет об одном из самых необычных русских клонов ZX-Spectrum - компьютере Contact CPS-128. Эта машина производилась в 1994-1996 годах в Санкт-Петербурге фирмой "ПЕТЕРС". Позднее эта же фирма выпустила компьютер "Спринтер". Вообще выпускаемый в тот период фирмой "ПЕТЕРС" спектр моделей был довольно широк - выпускались модели 48k и 128k в традиционном корпусе-клавиатуре с системным разъемом, встроенным блоком питания и SECAM-кодером, а также модели слотовой конструкции с 128 и 256k памяти и встроенным дисководом. О модели 128k здесь и идет речь.
Общий вид:
В отличие от компьютеров KAY(C)Nemo и Scorpion, которые были рассчитаны на установку в пластиковый корпус от ПК "Корвет", для Contact был разработан и производился специальный корпус. Выполнен он был из толстой листовой стали, и качество его было довольно высоким, по прочности не уступая русскому танку.

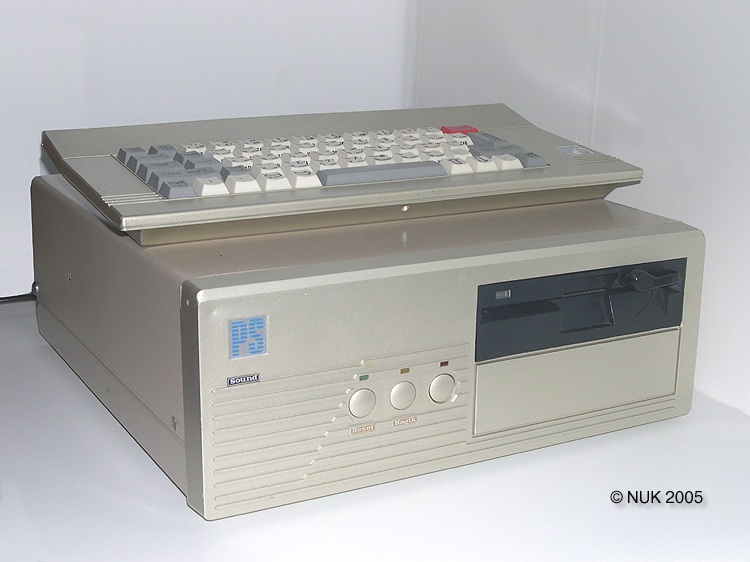

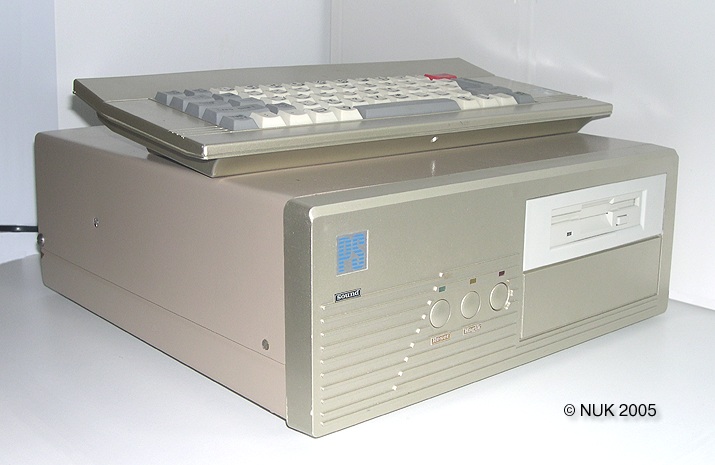

На фотографии слева - машина с установленным "родным" 5.25" дисководом "Электроника 5313" (можно было приобрести и с культовым дисководом "TEAC"). Справа - тот же компьютер с обыкновенным 3.5" дисководом.
На передней панели красуется надпись "Sound", означающая, что в компьютере установлен звуковой сопроцессор (были модели и без него). Там же находятся кнопки "Reset", "Magic" (подписана "Magik"). Третья кнопка - для нажимания, не подписана и ни к чему не подключена. Три светодиодных индикатора - зеленый - питания, оранжевый - работает при нажатии "Magic", и красный - обращение к дисководу.

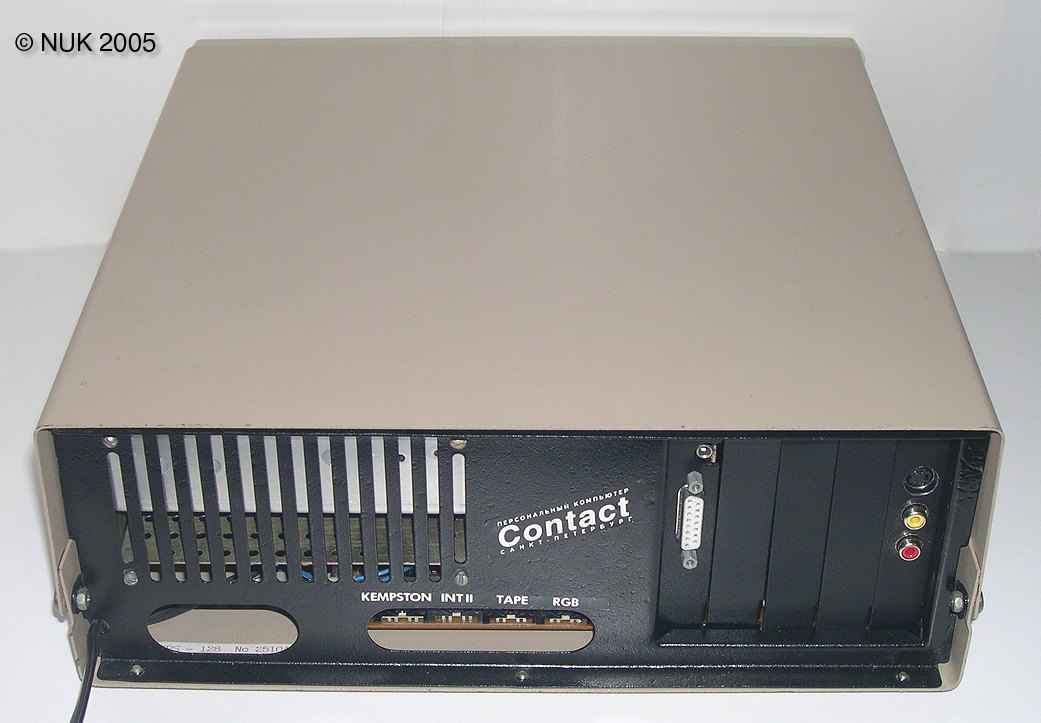

Вид на заднюю панель. Здесь выведены разъемы Kempston, Interface II, Tape и RGB, клавиатуры, стерео выход звукового сопроцессора.
Крышка корпуса поднята.
Первое что бросается в глаза - количество слотов раширения - их пять. Видимо это рекорд. Первый из них занят под плату звукового сопроцессора/интерфейса клавиатуры. Во втором - контроллер Beta-Disk. Последний слот при производстве модифицирован для установки в него платы SECAM кодера.
На плате в панельках установлены процессор 80-CPU MME (аналог Z-80), и ПЗУ на 64к M27C512. В дополнительных 16k прошит тест 128k (С)1991 Андрей Хахонов (Ratcopy), который вызывается нажатием Magic в меню 128k. Если при включении удерживать клавишу Break на клавиатуре, выводится надпись "Contact 1993". Шины адреса и данных выведены на слоты через 3 микросхемы двунаправленного буфера КР1533АП6. На плате установлено 16 микросхем ОЗУ КР565РУ58. На плате 5 разъем (c наклейкой "SECAM") разведен аналогично остальным, и при призводстве проводами подведены сигналы R,G,B. Красный провод припаян позднее, это сигнал Beeper. При покупке можно было прибрести машину с установленной платой кодера SECAM.
текст DOS CP866

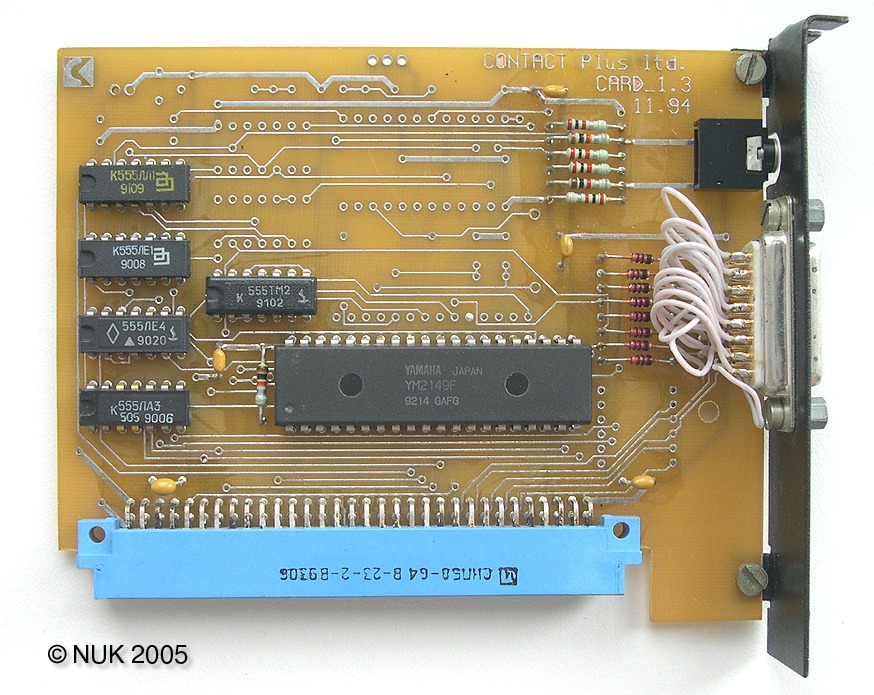

Плата звукового сопроцессора Yamaha YM2149F. На этой же плате установлен дешифратор адресов сопроцессора, разъем и обвязка клавиатуры.
Контроллер Beta-Disk Interface на мега-чипе КР1818ВГ93. Синий разъем слева - для кнопки Magic. Контроллер подглючивал в работе - при прогреве начинал самопроизвольно дергать дисководом на запись. Обследование показало, что одна из ног мега-чипа была согнута и плохо контачила с панелькой. После устранения этой проблемы контроллер работает безупречно. Единственный недостаток всей машины - шлейф на 1 дисковод припаян к плате, и 3.5" дисковод приходится подключать через переходник.
Образец самопальной платы расширения. Это PAL/NTSC кодер на чипе SONY CXA1645 (этот же чип отвечает за видео выход в консоли SONY PlayStation). Выходы: композитный сигнал (RCA разъем), S-Video, Audio (Beeper).
Фирменная клавиатура
"Адский Дивайс" Электроника 5313.
Про эту железку можно написать отдельный рассказ. Через три месяца эксплуатации дисковод практически перестал читать диски, при этом отформатированные на нем диски читались и записывались отлично. Симптомы крайне похожие на сбившуюся юстировку, но все попытки отрегулировать не дали результата. Дисковод пережил пару полных разборок (до винтиков), попытки отъюстировать его зубилом и молотком, падения на пол, перепутывание управляющих сигналов, подключение к PC (PC сдох), и по-прежнему прекрасно читает диски, записанные на нем много лет назад. Похоже его действительно невозможно убить.
Кстати, PC дисковод Panasonic при подключении к Спектруму - умер мнгновенно.
Пришлось заменить на обычный 3.5" дисковод, который сейчас радует безупречной работой. Только вот легальный софт на 5.25" дисках не запустить.
Руководства
К компьютеру прилагался демо-диск тестами железа, минимальным набором софта и играми, а также подборка книжек.
Скачать букварь: http://zxaaa.net/store/files/contactmanual.zip
Персональный компьютер Contact. Инструкция по эксплуатации. В популярной форме с картинками рассказывает о возможностях машины. На это определенно стоит взглянуть. Также содержит технические характеристики, гарантийный талон и координаты производителя.
Руководство пользователя. Содержит описание работы с Basic 48k.
Скачать букварь: http://zxaaa.net/store/files/basic128.zip
Описание особенности работы с 128k Basic, в том числе с звуковым сопрцессором и RAM-диском.
Скачать букварь: http://zxaaa.net/store/files/trdosman.pdf
В отличие от остальных руководств, это выполнено на основе одного из широко распространенных описаний.
Скачать букварь: http://zxaaa.net/store/files/isdos1.pdf
Вводное описание IS-DOS. На последних двух страницах - реклама "PETERS": Учебный класс "PETERS NET" (33k) и Компьютеры ПЕТЕРС (35k).
В заключение материалы, имеющие к компьютеру Contact косвенное отношение, но весьма интересные.
Небольшая коллекция легального Speccy-софта:
"48 Утюгов" (C)Galaxy, "Приключения Винни-Пуха" (С)Softland, "The-Turn" ("XOR'em All") (C)Create Soft 1995 (A Mad Max Product), журнал "Welcome Press" #1 (Softland) и мегахит "НЛО: Враг Неизвестен" by Copper Feet. Кстати, в оригинальной версии журнала Welcome Press играет замечательная музыка by Ivan Bobov, в отличие от ломаной версии by DR.
К дискам с "НЛО" прилагался флаер с серийным номером и подписью создателя игры - Медноногова В.С.
Второй диск был защищен от копирования: на диске в трех местах был поврежден магнитный слой на определенных дорожках, на фиксированном расстоянии от индексного отверстия. На укрупненном снимке видна отметка карандашом, сделанная автором в процессе установки защиты.
